TALLER

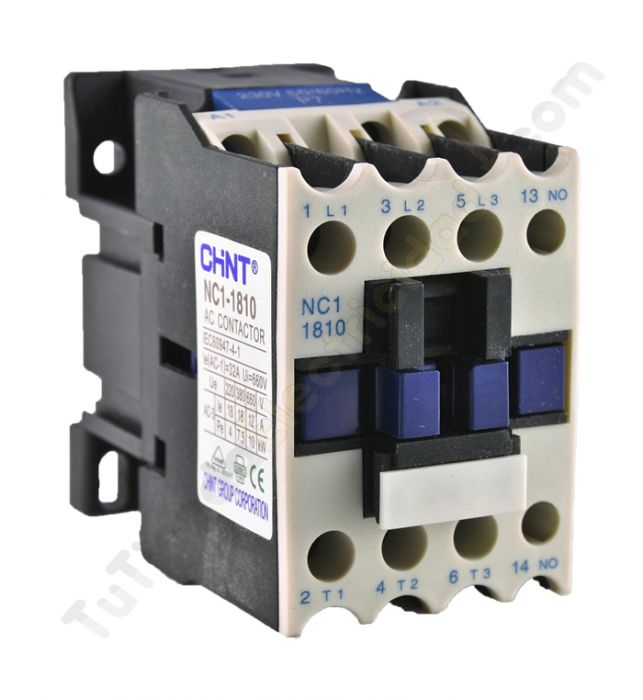

CONTACTOR

Un contactor es un componente electromecánico que tiene por objetivo establecer o interrumpir el paso de corriente, ya sea en el circuito de potencia o en el circuito de mando, tan pronto se dé tensión a la bobina (en el caso de ser contactores instantáneos). Un contactor es un dispositivo con capacidad de cortar la corriente eléctrica de un receptor o instalación, con la posibilidad de ser accionado a distancia, que tiene dos posiciones de funcionamiento: una estable o de reposo, cuando no recibe acción alguna por parte del circuito de mando, y otra inestable, cuando actúa dicha acción. Este tipo de funcionamiento se llama de "todo o nada". En los esquemas eléctricos, su simbología se establece con las letras KM seguidas de un número de orden.

Partes

Carcasa

Es el soporte fabricado en material no conductor que posee rigidez y soporta el calor no extremo, sobre el cual se fijan todos los componentes conductores al contactor. Además es la presentación visual del contactor.

Electroimán

Es el elemento motor del contactor, compuesto por una serie de dispositivos, los más importantes son el circuito magnético y la bobina; su finalidad es transformar la energía eléctrica en magnetismo, generando así un campo magnético muy intenso, que provocará un movimiento mecánico.

Bobina

Es un arrollamiento de alambre de cobre muy delgado con un gran número de espiras, que al aplicársele tensión genera un campo magnético. Éste a su vez produce un campo electromagnético, superior al par resistente de los muelles, que a modo de resortes separan la armadura del núcleo, de manera que estas dos partes pueden juntarse estrechamente. Cuando una bobina se alimenta con corriente alterna la intensidad absorbida por esta, denominada corriente de llamada, es relativamente elevada, debido a que en el circuito solo se tiene la resistencia del conductor.

Esta corriente elevada genera un campo magnético intenso, de manera que el núcleo puede atraer a la armadura y a la resistencia mecánica del resorte o muelle que los mantiene separados en estado de reposo. Una vez que el circuito magnético se cierra, al juntarse el núcleo con la armadura, aumenta la impedancia de la bobina, de tal manera que la corriente de llamada se reduce, obteniendo así una corriente de mantenimiento o de trabajo más baja. Se hace referencia a las bobinas de la siguiente forma: A1 y A2. Siempre y cuando este supervisado por un ingeniero debidamente capacitado.

Núcleo

Es una parte metálica, de material ferromagnético, generalmente en forma de E, que va fijo en la carcasa.Su función es concentrar y aumentar el flujo magnético que genera la bobina (colocada en la columna central del núcleo), para atraer con mayor eficiencia la armadura.

Espira de sombra

Forma parte del circuito magnético, situado en el núcleo de la bobina, y su misión es crear un flujo magnético auxiliar desfasado 120° con respecto al flujo principal, capaz de mantener la armadura atraída por el núcleo evitando así ruidos y vibraciones.

Armadura

Elemento móvil, cuya construcción es similar a la del núcleo, pero sin espiras de sombra. Su función es cerrar el circuito eléctrico una vez energizadas la bobinas, ya que debe estar separado del núcleo, por acción de un muelle. Este espacio de separación se denomina cota de llamada.

Las características del muelle permiten que, tanto el cierre como la apertura del circuito magnético, se realicen de forma muy rápida, alrededor de unos 10 mili segundos. Cuando el par resistente del muelle es mayor que el par electromagnético, el núcleo no logrará atraer a la armadura o lo hará con mucha dificultad. Por el contrario, si el par resistente del muelle es demasiado débil, la separación de la armadura no se producirá con la rapidez necesaria.

Contactos

Dos partes fijas ubicadas en la coraza y una parte móvil colocada en la armadura para establecer o interrumpir el paso de la corriente entre las partes fijas. El contacto móvil lleva el mencionado resorte que garantiza la presión y por consiguiente la unión de las tres partes.Son elementos conductores que tienen por objeto establecer o interrumpir el paso de corriente en cuanto la bobina se energice. Todo contacto está compuesto por tres conjuntos de elementos:

• Contactos principales: su función es establecer o interrumpir el circuito principal, consiguiendo así que la corriente se transporte desde la red a la carga. Simbología: se referencian con una sola cifra del 1 al 6.

• Contactos auxiliares: son contactos cuya función específica es permitir o interrumpir el paso de la corriente a las bobinas de los contactores o los elementos de señalización, por lo cual están dimensionados únicamente para intensidades muy pequeñas. Los tipos más comunes son:

• Instantáneos: actúan tan pronto se energiza la bobina del contactor, se encargan de abrir y cerrar el circuito.
• Temporizados: actúan transcurrido un tiempo determinado desde que se energiza la bobina (temporizados a la conexión) o desde que se desenergiza la bobina (temporizados a la desconexión).
• De apertura lenta: el desplazamiento y la velocidad del contacto móvil es igual al de la armadura.
• De apertura positiva: los contactos cerrados y abiertos no pueden coincidir cerrados en ningún momento.

En su simbología aparecen con dos cifras donde la unidad indica:

• 1 y 2, contacto normalmente cerrados, NC.
• 3 y 4, contacto normalmente abiertos, NA.
• 5 y 6, contacto NC de apertura temporizada o de protección.
• 7 y 8, contacto NA de cierre temporizado o de protección.

por su parte, la cifra de las decenas indica el número de orden de cada contacto en el contactor. En un lado se indica a qué contactor pertenece.

Relé térmico

El relé térmico es un elemento de protección que se ubica en el circuito de potencia, contra sobrecargas. Su principio de funcionamiento se basa en la deformación de ciertos elementos, bimetales, bajo el efecto de la temperatura, para accionar, cuando este alcanza ciertos valores, unos contactos auxiliares que desactiven todo el circuito y energicen al mismo tiempo un elemento de señalización.

El bimetal está formado por dos metales de diferente coeficiente de dilatación y unidos firmemente entre sí, regularmente mediante soldadura de punto. El calor necesario para curvar o reflexionar la lámina bimetálica es producida por una resistencia, arrollada alrededor del bimetal, que está cubierto con asbesto, a través de la cual circula la corriente que va de la red al motor.

Los bimetales comienzan a curvarse cuando la corriente sobrepasa el valor nominal para el cual han sido dimensionados, empujando una placa de fibra hasta que se produce el cambio de estado de los contactos auxiliares que lleva. El tiempo de desconexión depende de la intensidad de la corriente que circule por las resistencias.

Resorte

Es un muelle encargado de devolver los contactos a su posición de reposo una vez que cesa el campo magnético de las bobinas.

Funcionamiento

Los contactos principales se conectan al circuito que se quiere gobernar. Asegurando el establecimiento y cortes de las corrientes principales y según el número de vías de paso de corriente podrá ser bipolar, tripolar, tetrapolar, etc. realizándose las maniobras simultáneamente en todas las vías.

Los contactos auxiliares son de dos clases: abiertos, NA, y cerrados, NC. Estos forman parte del circuito auxiliar del contactor y aseguran las autoalimentaciones , los mandos, enclavamientos de contactos y señalizaciones en los equipos de automatismo.

Cuando la bobina del contactor queda excitada por la circulación de la corriente, esta mueve el núcleo en su interior y arrastra los contactos principales y auxiliares, estableciendo a través de los polos, el circuito entre la red y el receptor. Este arrastre o desplazamiento puede ser:

• Por rotación, pivote sobre su eje.
• Por traslación, deslizándose paralelamente a las partes fijas.
• Combinación de movimientos, rotación y traslación.

Cuando la bobina deja de ser alimentada, abre los contactos por efecto del resorte de presión de los polos y del resorte de retorno de la armadura móvil.Si se debe gobernar desde diferentes puntos, los pulsadores de marcha se conectan en paralelo y el de parada en serie

PULSADOR START-STOP

Un botón o pulsador es un dispositivo utilizado para realizar cierta función. Los botones son de diversas formas y tamaño y se encuentran en todo tipo de dispositivos, aunque principalmente en aparatos eléctricos y electrónicos.

Los botones son por lo general activados, al ser pulsados con un dedo. Permiten el flujo de corriente mientras son accionados. Cuando ya no se presiona sobre él vuelve a su posición de reposo.

Puede ser un contacto normalmente abierto en reposo NA o NO (Normally Open en Inglés), o con un contacto normalmente cerrado en reposo NC.

Funcionamiento

El botón de un dispositivo electrónico funciona por lo general como un interruptor eléctrico, es decir en su interior tiene dos contactos, al ser pulsado uno, se activará la función inversa de la que en ese momento este realizando, si es un dispositivo NA (normalmente abierto) será cerrado, si es un dispositivo NC (normalmente cerrado) será abierto.

Clases

Diferentes tipos de pulsadores: (a) Basculante. (b) Pulsador timbre. (c) Con señalizador. (d) Circular. (e) Extraplano.

RELE TERMOMAGNETICO

La protección  contra sobrecargas o diferida se realiza por medio de un sistema idéntico al de los relés térmicos, es decir a través de un bimetal que acciona unos contactos auxiliares. Para la protección contra cortocircuitos, que es instantánea, cuentan con una bobina, a través de la cual circula la corriente del circuito de potencia, y un núcleo móvil, el cual acciona los contactos auxiliares. Ambos ajustes se realizan en forma independiente.

Funcionamiento

Su funcionamiento se basa en el fenómeno electromagnético. Cuando la corriente atraviesa la bobina, produce un campo magnético que magnetiza un núcleo de hierro dulce (ferrita). Este atrae al inducido que fuerza a los contactos a tocarse. Cuando la corriente se desconecta vuelven a separarse.

Clases

*Rele Termico
*Termomagnetico
*Electromagnetico

CABEZA TEMPORIZADA ONDELAY

son Aquellos contactos temporizados actúan después de cierto tiempo de que se ha energizado. En el momento de energizar el temporizador, los contactos temporizados que tiene siguen en la misma posición de estado de reposo y solamente cuando ha transcurrido el tempo programado, cambian de estado, es decir que el contacto NA se cierra y el contacto NC se abre.

Funcionamiento

En un temporizador al trabajo los contactos temporizados cambian de posición pasado un tiempo ,prefijado previamente, y vuelven a la posición de reposo cuando la bobina se desactiva.
En el caso de que la bobina este menos tiempo activada que el tiempo prefijado, los contactos temporizados no cambiaran de posición.
Los contactos instantáneos cambian de posición con la alimentación de la bobina como en un relé normal.

CABEZA TEMPORIZADA OFFDELAY

este tipo de temporizador, los contactos temporizados actúan como temporizados después de cierto tiempo de haber sido desenergizado. Cuando se energiza el temporizador, sus contactos temporizados actúan inmediatamente como si fueran contactos instantáneos, manteniéndose en esa posición todo el tiempo que el temporizador esté energizado.

Funcionamiento

En un temporizador al reposo los contactos temporizados cambian al alimentar la bobina y vuelven a la posición de reposo pasado un tiempo, prefijado previamente, desde que se quita la alimentación de la bobina.
Con que se alimente un mínimo instante de tiempo la bobina el temporizador funciona y los contactos cambian de posición.
Los contactos instantáneos cambian de posición con la alimentación de la bobina como en un relé normal.
